[오토캐드 팁] 오토캐드(AutoCAD) 외부 참조 활용하기 (XREF)

[오토캐드 팁] 오토캐드(AutoCAD) 외부 참조 활용하기 (XREF)

* 출처 : https://blog.naver.com/studycadcam/221845750380

오토캐드의 외부 참조 기능인 XREF에 대해 알아보겠습니다. 이 명령을 사용할 수 있는 경우는 각각의 여러개의 캐드 파일을 하나의 캐드파일로 참조 형태로 불러와 관리/편집이 필요한 경우나 여러장의 도면을 한장의 도면에 복사해 넣어야 할 경우에 이용할 수 있습니다.

외부 참조 부착하기

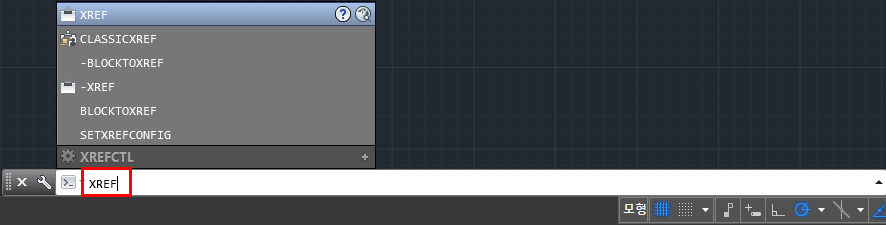

1. 명령입력줄에 XREF를 입력합니다.

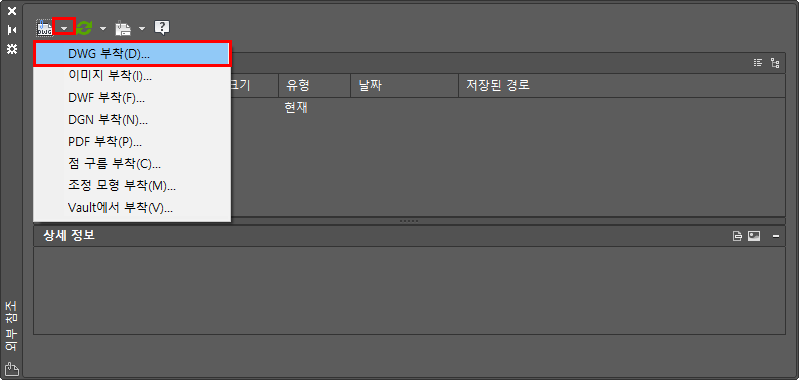

2. 팝업된 외부참조 창에서 부탁할 유형을 선택합니다.

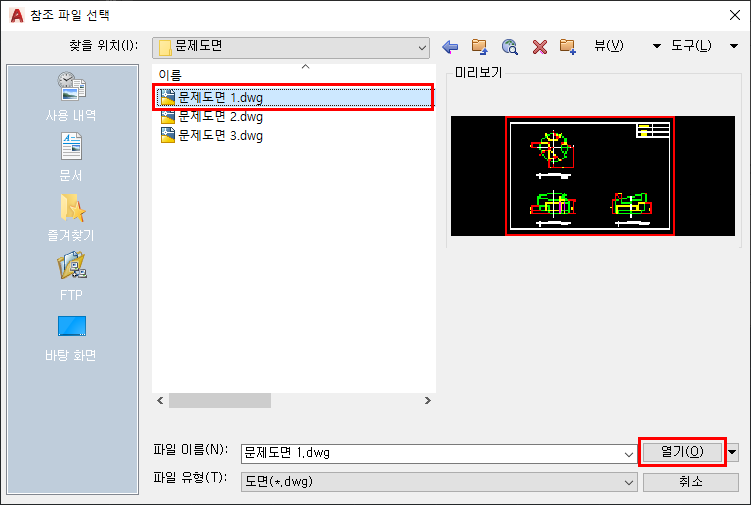

3. 참조할 파일을 선택 → 열기 버튼을 클릭합니다.

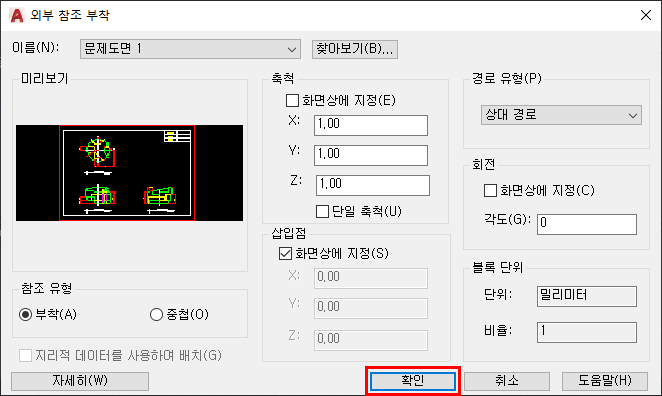

4. 외부 참조 부탁창에서 확인 버튼을 클릭합니다.

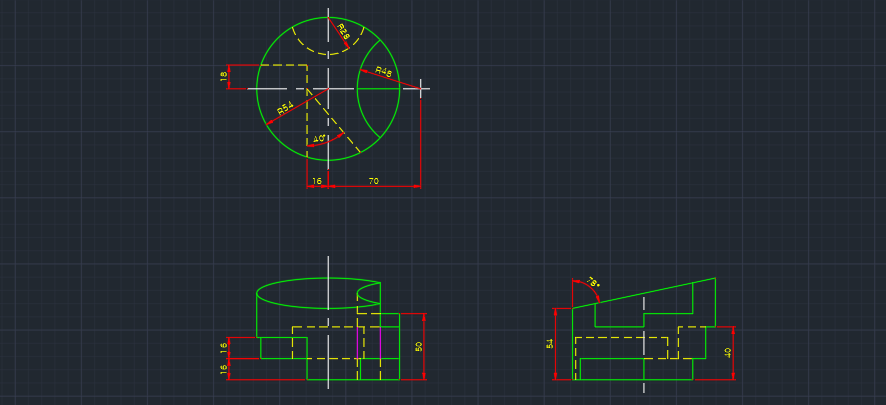

5. 외부 참조 객체를 위치할 좌표을 클릭합니다.

외부 참조 내부 편집

외부 참조된 원본 도면의 편집

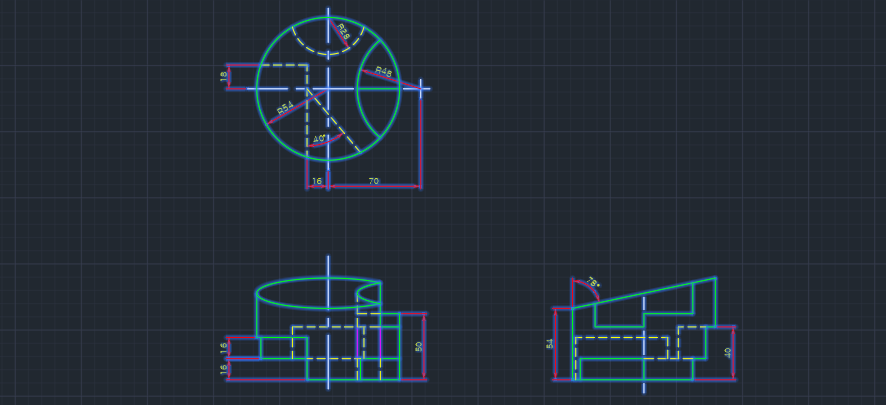

외부 참조된 객체는 기본적으로 수정이 불가능하며 다음과 같이 레이어 색상등의 변경이 가능합니다. 이를 변경하더라도 원본도면에는 적용되지 않습니다. 참고로 외부 참조로 불려진 객체는 원본 도면이 변경되면 같이 변경됩니다. 불려진 외부 참조의 원본을 열지않고 바로 수정하는 방법을 살펴보겠습니다.

1. 외부 참조 객체에서 오른쪽 마우스 버튼을 클릭 → 외추 참조 내부 편집 명령을 클릭합니다.

2. 참조 편집 팝업창에서 확인 버튼을 클릭합니다.

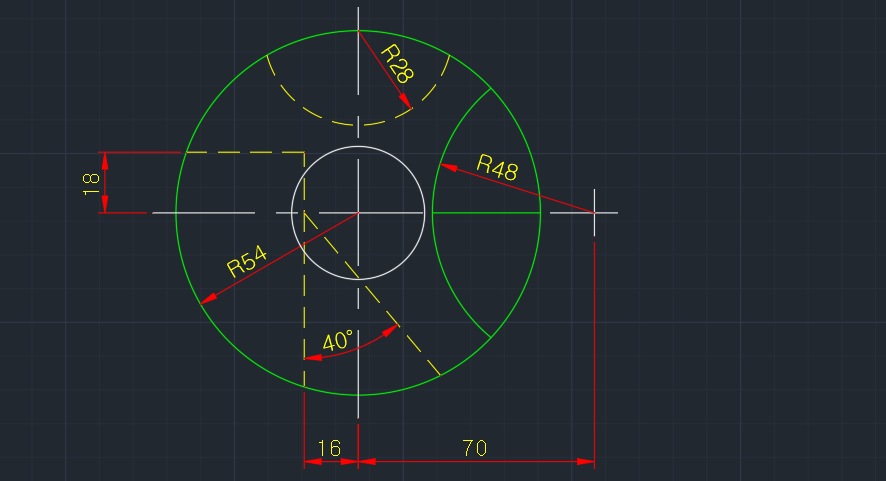

3. 필요한 수정작업을 진행합니다.

4. 리본 메뉴에 "변경 사항 저장" 메뉴를 선택합니다.

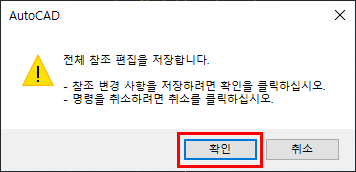

5. 변경된 사항이 참조된 원본에 적용된다는 경고메시지가 출력되고 여기서 확인버튼을 클릭하면 편집이 완료됩니다.

외부 참조 결합

외부 참조 도면을 BLOCK형태로 변환시키고 외부참조 리스트에서 삭제

1. 명령입력줄에 XREF를 입력합니다.

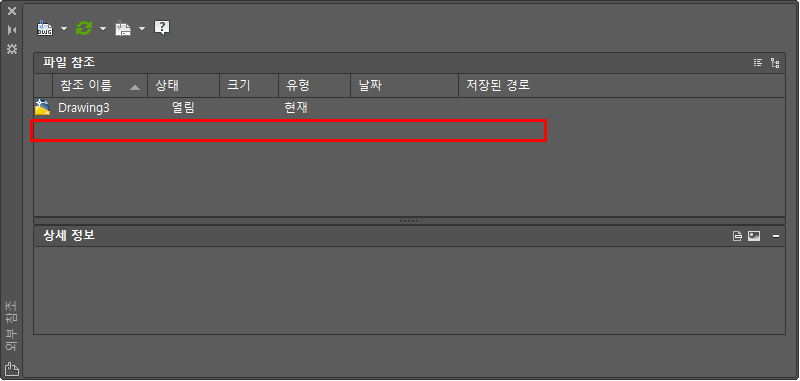

2. 현재 도면으로 결합시킬 참조 이름을 선택 → 결합을 클릭합니다.

3. 결합 유형은 결합을 선택하고 확인 버튼을 클릭합니다. 결합 유형중 결합은 원본도면의 레이어를 참조 이름과 함께 모두 가져오는 반면 삽입은 참조 이름이 없은 레이어 이름으로 가져옵니다. 선택적으로 사용하면 됩니다.

4. 결합이 완료되면 외부 참조 리스트에서 삭제됩니다.

5. 결합이 실행되면 외부 참조로 삽입된 객체는 참조 이름의 블록으로 저장되고 더이상 외부의 도면을 참조하지 않습니다.

6. 블록을 선택하여 블록내에서 편집하거나 EXPOLDE기능을 이용하여 수정하여 사용하면 됩니다.

외부 참조 분리

외부 참조를 리스트에서 삭제하고 객체도 삭제함

1. 명령입력줄에 XREF를 입력합니다.

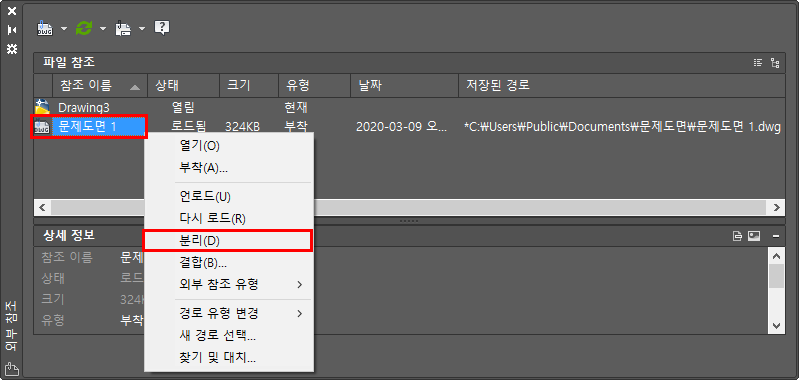

2. 팝업된 외부 참조창에서 분리할 파일을 선택후 마우스 오른쪽 버튼을 클릭 → 분리를 선택합니다.

3. 외부참조로 삽입된 객체가 삭제됩니다.

오토캐드(AUTO CAD) 도면에 엑셀 표 삽입하기

오토캐드(AUTO CAD) 도면에 엑셀 표 삽입하기

*출처 : https://officedocworks.com/%EC%98%A4%ED%86%A0%EC%BA%90%EB%93%9Cauto-cad-%EB%8F%84%EB%A9%B4%EC%97%90-%EC%97%91%EC%85%80-%ED%91%9C-%EC%82%BD%EC%9E%85/

1. AutoCAD에 엑셀 표 삽입하기

▼ 오토캐드를 사용하여 도면 작업을 하다 보면 아래와 같이 표를 넣어야 하는 일이 생기게 된다. AutoCAD에서 표를 작성하기란 쉽지 않은 작업입니다. 이럴 때 엑셀에 작성된 표를 오토캐드 도면 안으로 붙여넣는 방법을 살펴보겠습니다.

1) 엑셀 표를 그림으로 삽입하기

▼ 엑셀로 작성된 표를 도면에 그림으로 삽입하는 방법을 알아보겠습니다. 먼저 엑셀에서 작성된 표의 영역을 선택하여 복사(CTRL+C)합니다. 오토캐드 화면에서 “CTRL+V”를 입력하고 삽입점을 지정합니다. 그림으로 표를 붙여넣으면 내용 수정이 되지 않으며, 크기는 조절할 수 있습니다.

(1) 그림을 움직이면 화면이 검게 표시될 때

▼ Autocad에서 휠을 이용하여 그림을 움직이면 검게 표시될 때가 있습니다. 아래 영상을 보면 PAN 기능을 이용하여 이동 중에 검게 표시되는 것을 확인할 수 있습니다. 이럴 때는 “OPTION” 명령을 실행하여 화면표시 → 표시성능 → “래스터 및 OLE 초점이동과 줌“을 체크하면 해결됩니다.

2) 엑셀 표를 객체로 삽입하기

그림 파일로 삽입하면 내용 편집이 되지 않고 미관상 보기에도 좋지 않습니다. 도면에 엑셀 표를 AutoCAD 객체로 붙여넣는 방법을 알아보겠습니다.

① 엑셀에서 표를 선택하고 복사(CTRL+C)합니다.

② 오토캐드 화면에서 “붙여넣기” 아래 화살표를 선택하여 “선택하여 붙여넣기”를 클릭합니다.

– 아이콘이 보이지 않는다면 명령어 “PASTESPEC”을 입력합니다.

③ 연결하여 붙여넣기 → AutoCAD 도면요소를 차례대로 선택합니다.

– 엑셀 표와 연동하지 않는다면 붙여넣기 → AutoCAD 도면요소를 선택합니다.

④ 표가 위치할 적당한 위치를 지정합니다.

(1) 도면에서 표 수정하기 (연결하여 붙여넣기)

위에서 연결하여 AutoCAD 도면요소로 표를 삽입했다면, 엑셀에서 수정한 내용을 도면으로 업데이트하는 방법을 알아보겠습니다.

① 엑셀에서 표를 수정하고 “저장”을 합니다.

② 오토캐드에 연결하여 삽입된 표를 선택합니다.

③ 마우스 오른쪽을 클릭하고 “테이블 데이터 링크 업데이트”를 선택합니다.

(2) 도면에서 표 수정하기 (일반 붙여넣기)

▼ 연결하여 붙여넣기를 사용하지 않을 때는 Autocad에서 “셀 잠금 해제”를 하고 해당 셀을 더블클릭하여 내용을 수정합니다. 작성된 표에 수정사항이 많을 때는 “EXPLODE” 실행하여 표를 분해 후 수정하면 좀 더 빠르게 작업할 수 있습니다.

오토캐드 TIP(팁)-오토캐드에 엑셀데이터를 삽입하는 방법

오토캐드 TIP(팁)-오토캐드에 엑셀데이터를 삽입하는 방법에 대해 알아봅니다.

*출처 : https://masancad2009.tistory.com/entry/%EC%98%A4%ED%86%A0%EC%BA%90%EB%93%9C-TIP%ED%8C%81-%EC%98%A4%ED%86%A0%EC%BA%90%EB%93%9C%EC%97%90-%EC%97%91%EC%85%80%EB%8D%B0%EC%9D%B4%ED%84%B0%EB%A5%BC-%EC%82%BD%EC%9E%85%ED%95%98%EB%8A%94-%EB%B0%A9%EB%B2%95%EC%97%90-%EB%8C%80%ED%95%B4-%EC%95%8C%EC%95%84%EB%B4%85%EB%8B%88%EB%8B%A4

오늘은 이전포스팅한 오토캐드에 이미지 삽입

하는 방법에 이어 엑셀의 데이터를 삽입하는

방법 세가지에 대해 알아 보겠습니다.

위의 엑셀 데이터를 오토캐드에 삽입해

보겠습니다. 엑셀에서 작성후 반드시 먼저 저장

합니다. 그리고 영역을 지정 후 복사 (CTRL+C)

를 합니다. 오토캐드 화면에서 붙여넣기

(CTRL+V)를 합니다.

붙여넣기 하면 삽입점을 지정하라 하는데

화면 빈공간 아무곳이나 클릭하면 폰트와

글자크기를 지정하라는 팝업창이 뜨는데

확인을 클릭합니다. 그러면 OLE 개체로

삽입이 됩니다. 또는 클래식 버전에서

메뉴의 삽입/OLE 개체(B)를 선택하면 뜨는

대화상자를 활용합니다. 또는 최신버전에서는

메뉴 삽입을 선택하고 리본메뉴의 데이터

탭에 OLE개체를 선택합니다.

클래식버전과 동일 합니다. 여기서

개체유형(C)을 선택하고 확인(D)를

클릭합니다. 그러면

위와 같이 엑셀프로그램이 실행되고 여기에

작성해서 엑셀 프로그램을 닫으면 캐드로

삽입할수 있습니다. 여기 까지 OLE개체로

삽입하는 방법이었습니다.

다음은 엑셀의 테이블을 오토캐드 도면에

개체로 삽입하는 방법에 대해 알아 보겠습니다.

엑셀에서 작성후 반드시 먼저 저장합니다.

그리고 영역을 지정 후 복사 (CTRL+C)를

합니다.

오토캐드 화면에서 메뉴 홈(A)에서 리본메뉴

우측에 클립보드 탭에 붙여넣기(B) 중

선택하여 붙여넣기(C)를 선택합니다.

클래식 버전에서는 편집메뉴(A)에서

선택하여 붙여넣기(B)를 클릭합니다.

그러면 위 그림처럼 대화상자가 뜨는데

유형별로 작성한 이미지 입니다.

(A)의 경우 붙여넣기와 오토캐드 도면요소

(B)의 경우 붙여넣기와 엑셀워크시트

(C)의 경우 연결하여 붙여넣기와 오토캐드

도면요소

(D)의 경우 연결하여 붙여넣기와 엑셀

워크시트 입니다.

위 그림은 (A)(B)(C)(D)유형별로 삽입한

결과물 입니다. 여기서 (A)(B)의 붙여넣기로

한 결과물은 엑셀 데이터가 변해도 변화가

없습니다. (C)(D)의 연결하여 붙여넣기로

한 결과물은 엑셀의 데이터를 변경하여

저장하면 오토캐드의 삽입된 결과물의

데이터도 자동변경 됩니다.

다음은 데이터 링크로 삽입하는 방법에

대해 알아보겠습니다.

엑셀에서 작업한 엑셀파일과 오토캐드

파일은 같은 폴더에 위치 시킵니다.

오토캐드를 실행하고 명령 입력창에

DATALINK( A)를 입력 후 엔터를 칩니다.

그럼 위와 같은 창이 뜨는데 여기서

새 EXCEL데이터 링크작성(B)를 클릭

하면 뜨는 창에서 이름(C)을 주고 확인(D)

을 클릭합니다.그러면 뜨는 창에서 경로를

찾아 엑셀파일을 찾아줍니다.

전체 시트 링크(A)에 체크하고 확인(B)를

선택하면 뜨는 창에서 확인(D)를 선택합니다.

오토캐드에서 명령어 입력창에 TABLE(A)을

입력후 엔터치면 뜨는 창에서 삽입옵션에

데이터링크에서(B)체크하고 (C)부분을

클릭해 데이터링크 이름을 찾아 확인(D)을

해 줍니다.

그리고 삽입점 지정을 위해 화면 빈곳에 클릭

하면 위 그림처럼 데이터가 삽입 됩니다.

삽입이 완료된 상태에서 엑셀의 데이터가

바뀌게 되면 위 그림처럼 데이터링크가

변경되었다는 메세지가 뜨는데 업데이트를

하면 오토캐드에 삽입된 데이터도 변경됨을

알수 있습니다. 또는 명령어 입력창에

DATALINKUPDATE 를 입력후 엔터치고

데이터링크업데이트 선택후 삽입한 표를

선택하고 엔터치면 업데이트 됩니다. 또는

우측하단의 데이터링크아이콘(A)을

마우스오른쪽클릭후 나타나는 메뉴에서

모든데이터링크업데이트(B)를 선택해서

업데이트 할수있고 또는 데이터링크(C)를

선택해서 필요한부분만 업데이트

가능합니다. 데이터링크로 삽입한 경우는

엑셀의 원본데이터가 지정된 경로에

있어야만 합니다.

필요에 따라 엑셀데이터를 분리하려면

위 그림처럼 삽입된 테이블을 선택후

마우스오른쪽클릭해서 나오는 메뉴에서

데이터링크(B) 클릭후 데이터링크분리(C)

를 선택하면 뜨는 창에서 예(D)를 해주면

됩니다. 이럴경우 원본엑셀데이터와

캐드에 삽입된 데이터는 별개로 처리

됩니다. 오늘은 이렇게 엑셀의 데이터를

오토캐드에 삽입하는 방법에 대해 알아

보았습니다.

-감사합니다.-

[ Auto Cad ] 오토캐드에 엑셀표 삽입하기

[ Auto Cad ] 오토캐드에 엑셀표 삽입하기

* 출처 : https://my-know-how.tistory.com/107

엑셀 표를 캐드에 삽입하는 방법

0. 사용할 표가 있는 엑셀파일과, 사용할 캐드파일을 실행.

1. 엑셀에 표를 그린 후, 파일 저장

2. 삽입 할 표를 Ctrl + C

3. 캐드에서 아래 순서대로 클릭

① 붙여넣기

② 선택하여 붙여넣기

4. 다음과 같은 창이 뜸

아래 순서대로 클릭

5. 확인 후 캐드화면에 마우스 왼쪽버튼 클릭하면 표가 삽입됨

[CAD] CAD to Excel-2(임의 작성된 BOM 내보내기)

[CAD] CAD to Excel-2(임의 작성된 BOM 내보내기)

CAD to Excel에서는 CAD 자체기능인 BOM 내보내기와 Excel에서 표를 만들어서 CAD로 불러오는 방법을 배워봤습니다.

이번에는 CAD에서 직접 그린 부품리스트(BOM)을 Excel로 변환하는 방법을 알아보도록 하겠습니다.(프로그램 사용)

*출처 : http://www.fdsi.co.kr/xe/16307

-파일 첨부 cad-connect-excel.zip 3MB

1. 첨부된 cad-connect-excel.zip 파일을 다운받아 압축을 푼 뒤 내컴퓨터\C:Program Files에 압축을 푼 파일을 붙여넣기 합니다.

2. AutoCAD or AutoCAD Mechanical 실행 후 명령창에 MENULOAD를 입력합니다.

3. 찾아보기 아이콘을 클릭합니다.

4. 파일 유형을 mns,mnu로 변경한 뒤 내컴퓨터\C:Program Files\cad-connect-excel\cad_connect_excel.mns 를 선택합니다.

5. 파일로드 - 보안 경고 창이 나오면 로드를 클릭합니다.

6. 정상적으로 로드가 되면 다음과 같이 툴바가 생성됩니다. (AutoCAD Mechanical 2016기준)

7. 아래와 같이 툴바안에 왼쪽에서 3번째 아이콘을 클릭합니다. (※Excel이 실행되어 있어야 합니다.)

8. 임의로 작성된 테이블을 드래그해서 선택합니다.

9. 창이 뜨면 다음 빨간 박스로 표시된 부분들을 선택한 뒤 표->엑셀 아이콘을 클릭합니다. (※Excel이 실행되어 있지않으면 이 창이 뜨지 않는다.)

10. 엑셀프로그램으로 넘어와서 표시작 셀 지정을 원하는 곳에 지정한 뒤 확인을 누릅니다.

11. 임의로 작성된 BOM이 정확하게 Excel에 입력되는 것을 확인할 수 있습니다.
