이번 시간은 CAD 치수 스타일 설정 [치수선, 치수보조선] 방법 설명합니다.
- 작업자가 만든 치수 스타일에서 치수 관련
선 (치수선, 치수보조선) 설정 합니다.
★★★
도면 작업에 치수 기입은 필수 이며, 치수 기입을 위해
반드시 숙지 하셔야 하는 설정 방법 입니다.
-------------------------------------------------------------------------------------------.
- CAD에 명령 전달 방법은 아래와 같습니다.
★ 명령어 창에 단축키 D 입력 엔터.
-------------------------------------------------------------------------------------------
▶ 명령 작업 순서
(1) 명령어 창에 D 입력 엔터 (아래 BOX 확인)
(2) 우측 치수 스타일에서 설정(수정) 하고자 하는 이름 선택 (ex: ABC)
(3) 우측 중간에 있는 수정(M) 클릭

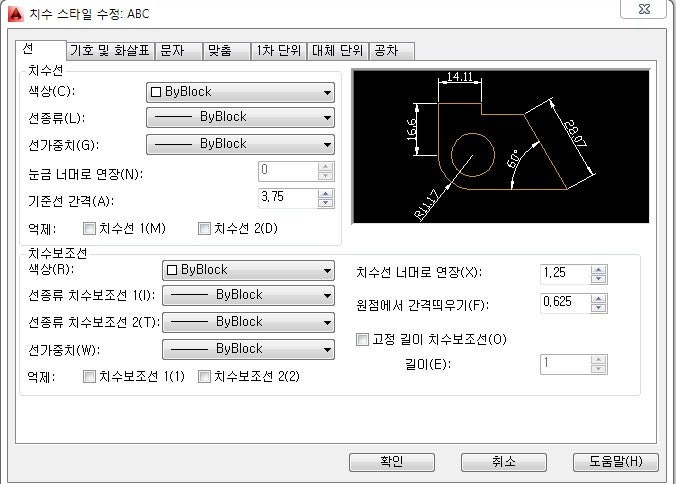

(4) 상단 메뉴에 선 선택 클릭
(5) 상세 설정
※ 치수선

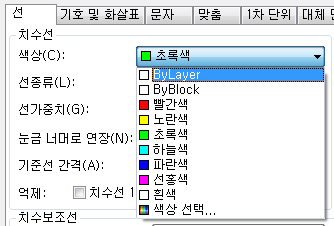

1. 색상 : 우측 화살표 클릭

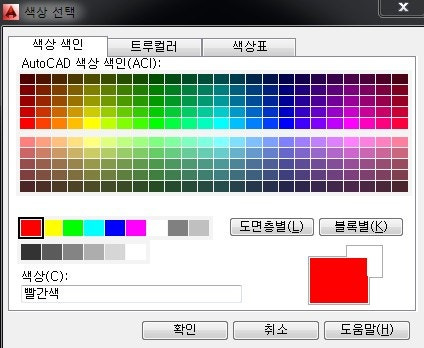

- 원하는 색상이 없다면 맨 아래 색상 선택 클릭 (아래 BOX 확인)
- 원하는 색상 선택 후 확인 클릭

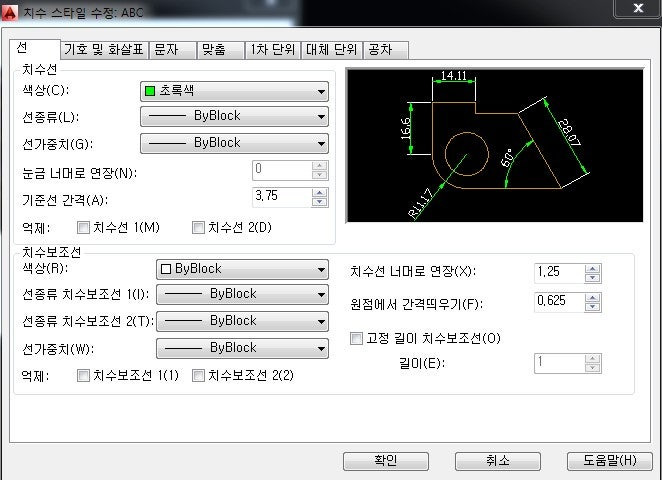

- 색상 변경 확인 (ex : 초록색)
※ 위와 같이 원하는 색상을 선택 할 수 있으나
레이어 (도면층)을 사용 하므로 , 색상은 By Layer 로 설정 한다 .
별도 레이어(도면층)을 미 사용 시 별도 선택 해 주시면 됩니다.
참고로 색상은 정해진 기준은 없습니다.
회사 규정 혹은 고객 요구에 따라 설정 하시면 됩니다.
2. 선종류 : By Layer 설정
3. 선가중치 : By Layer 설정
(같은 이유로 선종류, 선가중치 모두 By Layer로 설정 합니다.)
4. 기준선 간격 : 기준선 치수 기입 방법 사용 시 치수선 간격을 설정
작업 아이템 크기에 따라 값을 설정 (크면 높은 숫자, 작으면 낮은 숫자)
(기준선 치수 기입을 사용 하지 않는다며, 크게 신경 안써도 됨)
5. 억제 : 치수선1 ,치수선 2 선택에 따라 해당 치수선 억제 기능
(치수선 사라짐 / 둘 다 체크 하지 마시기 바랍니다.)
-------------------------------------------------------------------------------------------
※ 치수 보조선
1. 색상 : By Layer 설정
2. 선종류 (치수보조선1) : By Layer 설정
3. 선종류 (치수보조선2) : By Layer 설정
4. 선의 가중치 : By Layer 설정
5. 억제 : 치수보조선1 ,치수보조선2 선택에 따라 해당 치수선 억제 기능
(치수보조선 사라짐 / 둘 다 체크 하지 마시기 바랍니다.)
-------------------------------------------------------------------------------------------

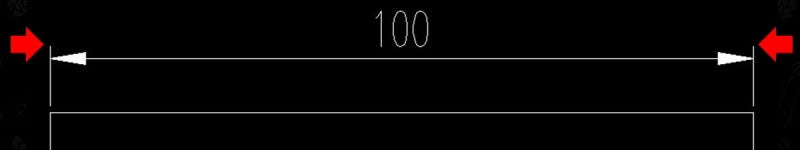

※ 치수선 너머 연장
: 치수선에서 연장되는 보조선의 길이 설정
도면 작업 아이템 크기에 따라 값을 설정 (크면 높은 숫자, 작으면 낮은 숫자)
-------------------------------------------------------------------------------------------

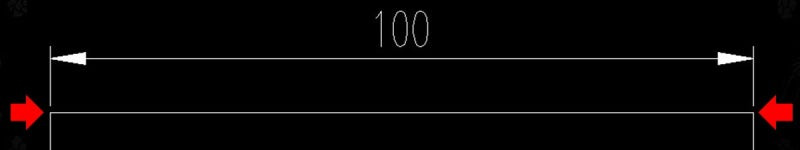

※ 원점에서 간격 띄우기
: 치수 선택 점에서 치수 보조선 간의 거리 간격 설정
도면 작업 아이템 크기에 따라 값을 설정 (크면 높은 숫자, 작으면 낮은 숫자)
-------------------------------------------------------------------------------------------
※ 고정 길이 치수보조선
: 치수 보조선 길이의 고정값을 설정 하는 기능
(체크 하지 마시기 바랍니다.)
-------------------------------------------------------------------------------------------

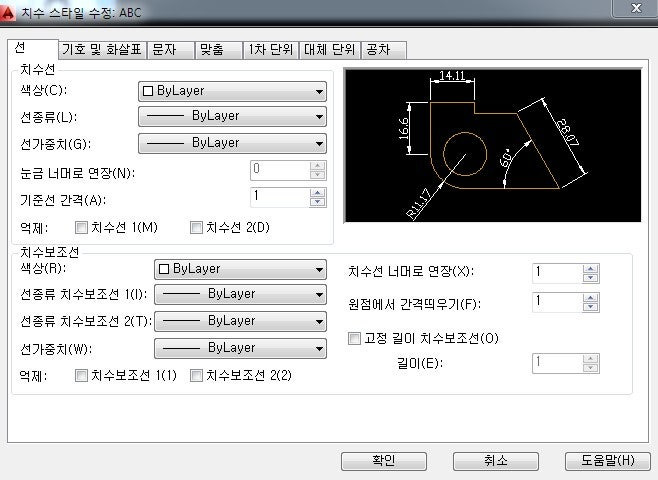

(6) 위와 같이 상세 설정이 끝나면 우측 하단 확인 클릭

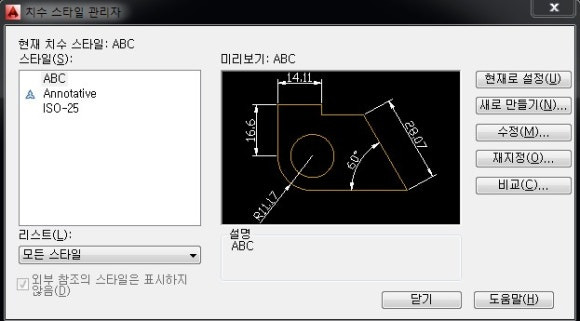

(7) 치수관리자 창으로 이동
(8) 우측 상단 현재로 설정 클릭
(9) 우측 하단 닫기 클릭
(치수스타일 선 설정 완료)
-------------------------------------------------------------------------------------------
여기까지 치수 스타일 설정 [치수선, 치수보조선] 방법 이였습니다.
수고하셨어요
